WinPCB

アナログ/電源/フレキシブル基板から、
多層基板まであらゆる設計をサポートする豊富な機能を搭載

SCH-01【部品】シンボル形状の自動作成

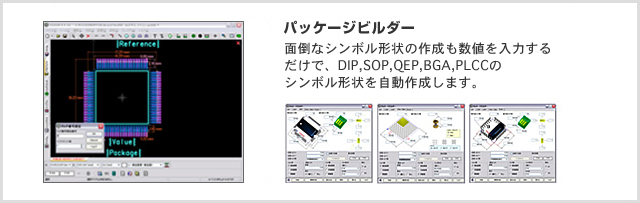

パッケージビルダー
パッケージビルダー

面倒なシンボル形状の作成も数値を入力するだけで、DIP,SOP,QEP,BGA,PLCCのシンボル形状を自動作成します。 パッケージビルダー

SCH-02【配線】多彩な配線機能

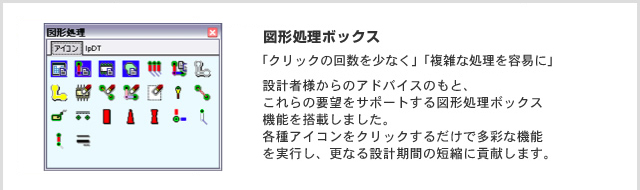

図形処理ボックス
図形処理ボックス

「クリックの回数を少なく」「複雑な処理を容易に」
設計者様からのアドバイスのもと、これらの要望をサポートする図形処理ボックス機能を搭載しました。
各種アイコンをクリックするだけで多彩な機能を実行し、更なる設計期間の短縮に貢献します。

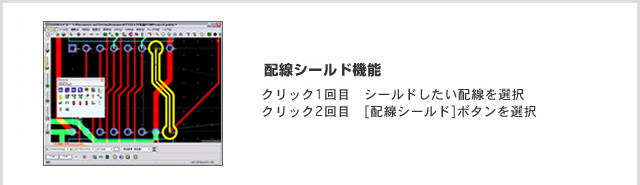

配線シールド機能
配線シールド機能

クリック1回目 シールドしたい配線を選択
クリック2回目 [配線シールド]ボタンを選択

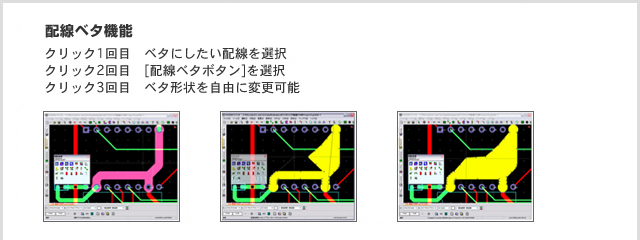

配線ベタ機能

クリック1回目 ベタにしたい配線を選択
クリック2回目 [配線ベタボタン]を選択
クリック3回目 ベタ形状を自由に変更可能

配線ベタ機能

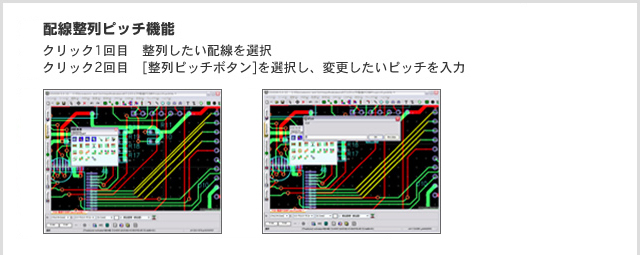

配線整列ピッチ機能

クリック1回目 整列したい配線を選択
クリック2回目 [整列ピッチボタン]を選択し、変更したいピッチを入力

配線整列ピッチ機能

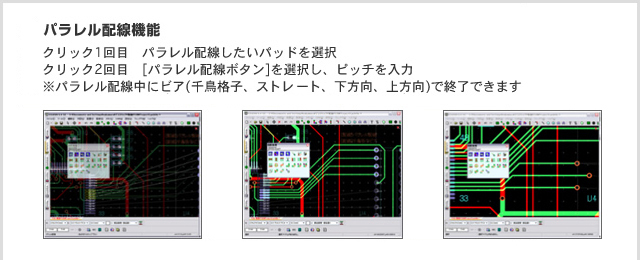

パラレル配線機能

クリック1回目 パラレル配線したいパッドを選択
クリック2回目 [パラレル配線ボタン]を選択し、変更したいピッチを入力
※パラレル配線中にビア(千鳥格子、ストレート、下方向、上方向)で終了できます

パラレル配線機能

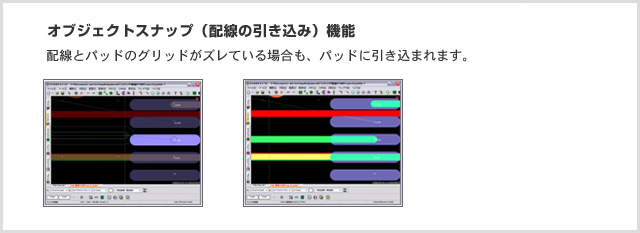

オブジェクトスナップ(配線の引き込み)機能

配線とパッドのグリッドがズレている場合も、パッドに引き込まれます

オブジェクトスナップ(配線の引き込み)機能

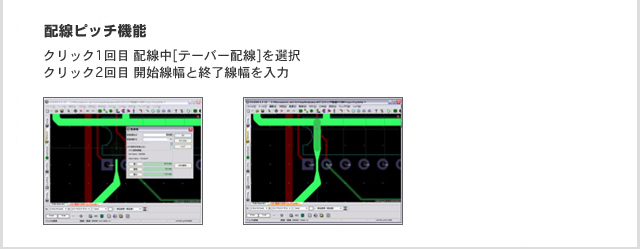

配線ピッチ機能

クリック1回目 配線中[テーバー配線]を選択
クリック2回目 開始線幅と終了線幅を入力

配線ピッチ機能

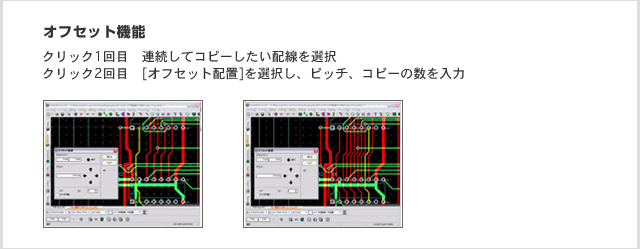

オフセット機能

クリック1回目 連続してコピーしたい配線を選択
クリック2回目 [オフセット配線]を選択し、ピッチ、コピーの数を入力

オフセット機能

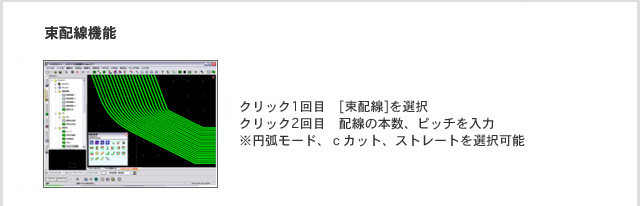

束配線機能
束配線機能

クリック1回目 [束配線]を選択
クリック2回目 配線の本数、ピッチを入力
※円弧モード、cカット、ストレートを選択可能

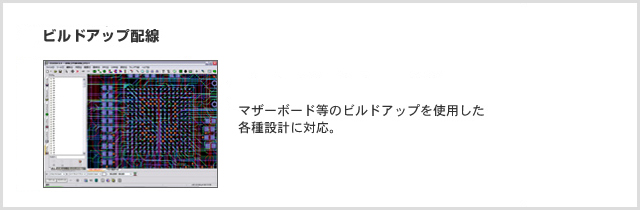

ビルドアップ配線
ビルドアップ配線

マザーボード等のビルドアップを仕様した各種設計に対応

SCH-03各種機能

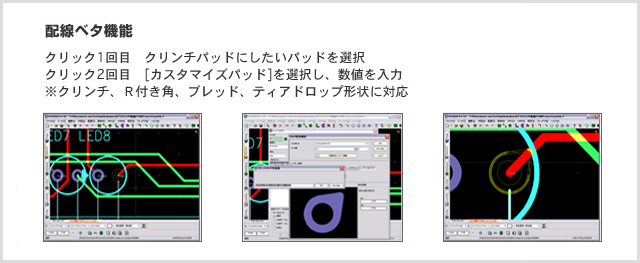

配線ベタ機能

クリック1回目 クリンチパッドにしたいパッドを選択
クリック2回目 [カスタマイズパッド]を選択し、数値を入力
※クリンチ、R付き角、ブレッド、ティアドロップ形状に対応

配線ベタ機能

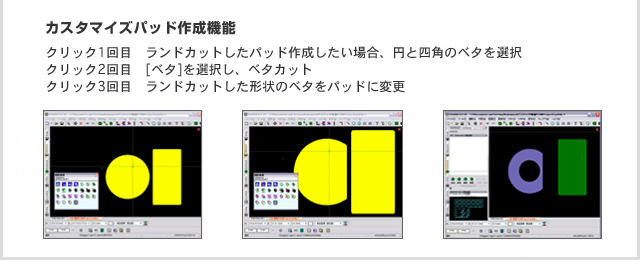

カスタマイズパッド作成機能

クリック1回目 ランドカットしたパッド作成したい場合、円と四角のベタを選択
クリック2回目 [ベタ]を選択し、ベタカット
クリック3回目 ランドカットした形状のベタをパッドに変更

カスタマイズパッド作成機能

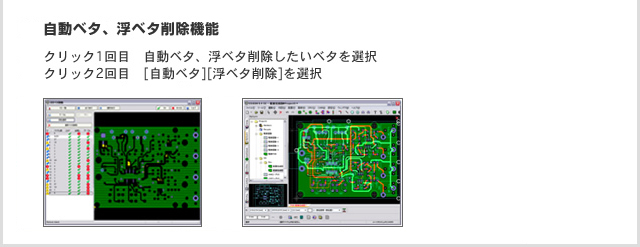

自動ベタ、浮ベタ削除機能

クリック1回目 自動べた、浮ベタ削除したいベタを選択
クリック2回目 [自動ベタ][浮ベタ削除]を選択

自動ベタ、浮ベタ削除機能
SCH-04図面作成機能

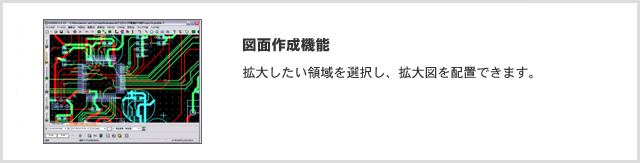

図面作成機能
図面作成機能

拡大したい領域を選択し、拡大図を配置できます。

図面作成機能

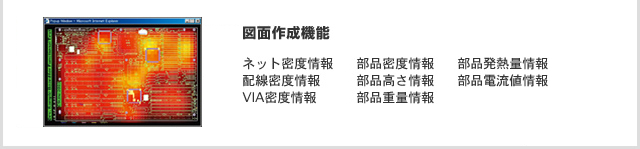

図面作成機能

ネット密度情報・部品密度情報・部品発熱量情報
配線密度情報・部品高さ情報・部品電流値情報
VIA密度情報・部品重量情報

SCH-05ガーバーデータからの復元

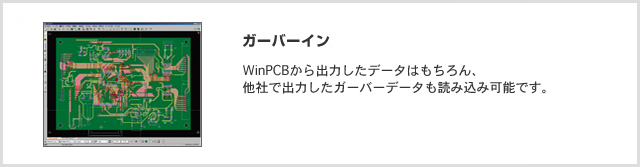

ガーバーイン
ガーバーイン

WinPCBから出力したデータはもちろん、
他社で出力したガーバーデータも読み込み可能です。

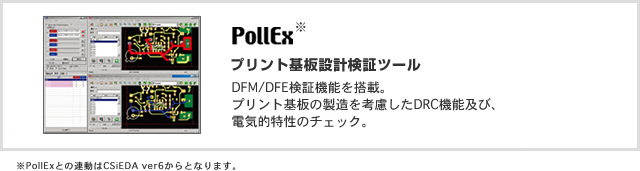

SCH-06基板製造を考慮した多彩な検証機能

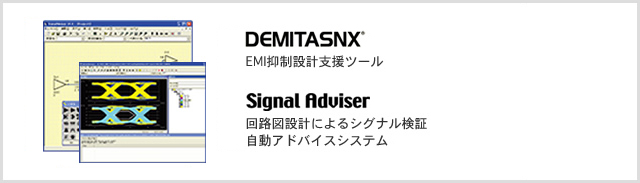

SCH-07EMI-EM対策(ノイズ対策)

CSiEDAは電子回路設計の全工程をサポートできる統合型電子CADシステムです。
回路設計から、PCB設計/エレメカ強調設計までをトータルで設計可能。
設計短縮はもちろん、高品質な基板設計を行う為の各種シミュレーションを用意しております。
WinPCBではデジタル/アナログ設計への高機能を実現しております。

昨今の小型化・高密度・高多層に伴った複雑設計においては、トリミング/図形分割/自動ベタ/自動シールド/ビルドアップ基板対応で設計者の意図とおりの設計を可能とします。
また、分割設計機能では設計作業を分担でき短納期を実現します。
他社CADからのシステム移行においては、ASC/Gerberデータを使用し、WinPCBへデータ変換できることにより、これまでの設計データを活用することができます。

概要
・メニューカスタマイズ・アイコンカスタマイズ
・JAVA、VBスクリプトのでのマクロ機能・バックアップ機能(ファイル数・時間設定可)
・拡大/縮小/任意/全体表示 ・スクロールボタンでの拡大/縮小
・SQLデータベースサポート ・Ver4.0 部品/図面コンバーター
・ミリ/ミル設計 ・印刷プレビュー/オフセット機能
・原点任意移動 ・仮想原点
・Undo,Redo(MAX=20) ・DXF入出力サポート
・分割設計サポート ・フィルター機能(線幅などの属性値で選択可)
・Enterキーでの部品移動&配置・ESCキーでの操作キャンセル、選択モード
・層数1024層まで拡張・層のロック機能
・会話層表示・ペア層表示
・表示カスタマイズ機能・3DViewダイレクト表示
・各種CAD I/F (データ・図面・ネットリスト) ・トレース機能
・塗り潰し/輪郭表示 ・OLE
・メニューの使用/未使用、表示/非表示設定可
・インスペクター機能搭載 (アイテムのプロパティ(データベース)変更 )
・ライブラリ、フォルダーなどの日本語入力サポート
部品作成
・パッドスタック機能の拡張(1024層まで可)
・ユーザーが作成したパッドをパッドスタックに登録可
・内層サーマル(45/90度)/クリアランス/ランドの作成サポート
・パッド番号自動/手動更新 ・javaScriptでのパッド作成機能
・部品作成ウィザード ・オフセットコピー/移動機能
・配線禁止領域のサポート ・ビア禁止領域のサポート
・ベタ禁止領域のサポート ・部品高さ領域のサポート
・コピー/ペースト機能のサポート ・パッド回転角度指定
・作図回転角度指定 ・トリミング
・図形分割 ・参照名/属性サイズの設定
・両面参照名配置 ・文字サイズの原点位置の変更
・文字ピッチ設定 ・日本語文字入力
PCB作成
・1番ピン、センター位置での部品移動
・キーボードの十字キーでアイテムの移動をサポート
・部品面/半田面部品のオルタネート指定のサポート
・部品パッドの移動/削除サポート ・部品にパッド追加機能
・パッド追加 ・テストポイント追加
・属性変更(個別/一括) ・部品シルクカット
・部品クラス設定 ・部品実装形式設定
・部品変更(個別/一括) ・オフセット配置
・マトリックス配置 ・放射状配置
・部品固定 ・部品一覧リスト
・部品シルク編集
配置
・配線編集の改善 ・配線ループチェック ・配線移動
・配線オフセット移動 ・ラインの配線交換 ・テーパー配線機能
・パラレル配線機能 ・配線ピッチ幅指定機能 ・配線強調表示
・角配線機能 ・配線コピー機能 ・配線オフセットコピー機能
・台形配線機能 ・ネット名 ON/OFF ・パッド番号表示 ON/OFF
・配線長設定 ・ティアドロップ配線 ・自動配線
・半自動配線 ・IVHビア ・ビルドアップ基板
・パッドonビア ・3Dリアル表示設計 ・ネット追加
・ネットスワップ ・ネットの色分け ・同一ネットの分割
・ネット名の編集 ・ネット削除(個別・一括) ・ネット表示 ON/OFF
・配線コーナの開始角度指定のサポート(例:45度コーナーの開始位置)
・45度/90度サーマルのサポート
・配線ダイレクトベタ変換機能
基板外形
・DXFデータの基板外形化機能 ・ラインオフセット機能
・基板コーナーR ・補助線
・オフセットコピー/移動機能 ・トリミング
・コマンドライン入力(絶対・相対)
ベタ
・ベタのオフセット機能(内側/外側) ・ベタの合成機能
・ベタの抽出機能 ・ベタの指定カットアウト機能
・ベタのトリミング ・ベタの編集
・図形ベタ変換(DXF/ガーバーインデータ可) ・ノーマルベタ
・ベタカットアウト ・自動ベタ
・浮きベタ自動削除 ・PowerPlane
・内層分割
図形
・トリミング機能の拡張 ・作図機能の強化(円、円弧ダイレクト編集)
・図形、部品などの角度指定のサポート ・補助線の層ごとの作成可
・補助線任意指定での削除可 ・一括トリミング
・整列機能 ・均等配列
・オブジェクトスナップ ・内層分割
DRC
・ネットチェック機能 ・DRC内層チェック ・部品配置禁止エリア
・ビア禁止エリア ・配線禁止エリア ・ベタ禁止エリア
・部品高さ禁止エリア ・オンラインDRC ・DRC設計記録
・最短距離測定 ・最短距離バッチ測定 ・配線角度チェック
・メジャー測定
CAM
・274D/274Xガーバー対応 ・NCドリル出力 ・NC座標/ツール表区分化
・エクセロン出力 ・NC穴指示図データ ・マウント用部品座標出力
・面付け(異種面付け可) ・ガーバーイン ・基板反転
・基板45、90、180度回転 ・ガーバーデータ出力(個別、バッチ)
資料
・図面拡大図機能 ・配線データベースレポート ・ビアリストレポート
・配線長レポート ・パッドスタックレポート ・温度分布図
・配置部品情報レポート ・高さ部品図 ・部位配置分布図
・比重分布図 ・ネットリスト出力 ・組立図作成
・配線密度分布図 ・検図用パターンアウトライン表示
・3D実装図
