総合型電子CADCSiEDA

WinSchematic
回路図設計ツール


部品表で属性編集を行い、変更内容が回路図に反映

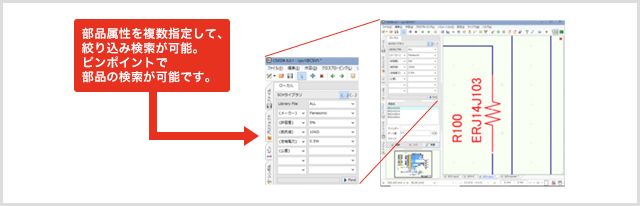

絞り込み検索機能により、部品検索が容易に行えます

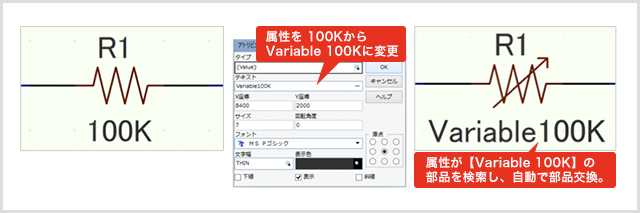

回路図上の部品属性変更で部品交換が可能

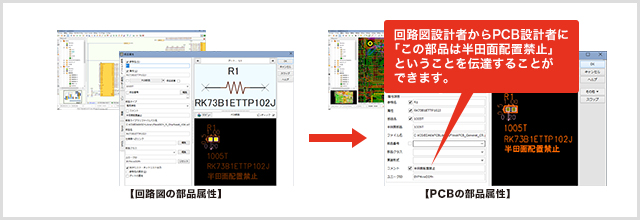

回路設計者の意図がPCB設計者に伝達できます

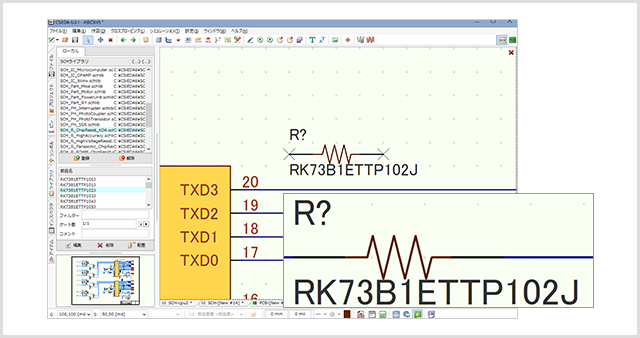

結線自動カット

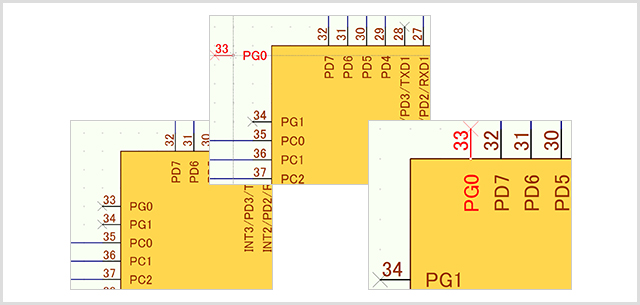

簡易ピン移動

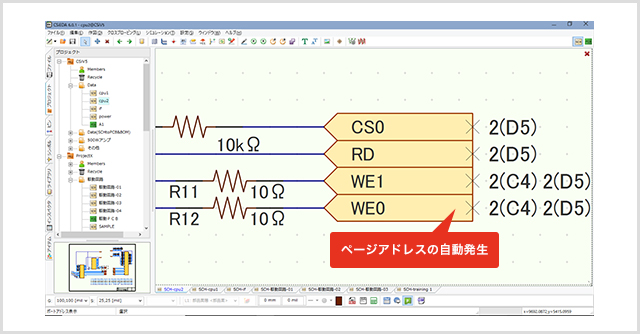

飛び先の自動発生

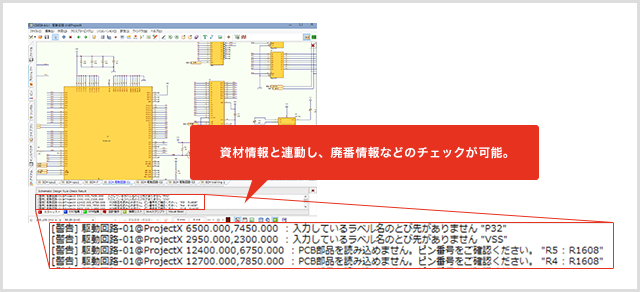

豊富な回路図検証機能

概要

  • OrCAD(V10 EDIF)コンバータ ※

  • PROTEL(DXP ASCII)コンバータ ※

  • 図面枠作成ウィザード

  • "Undo,Redo(MAX=20)"

  • 自動バックアップ

  • 拡大/縮小/任意/全体表示

  • トレース読み込み(.bmp/.jpg)

  • DXF入力/出力

  • ネットリスト出力

  • XMLネットリスト出力

  • BOM部品表出力(.xls/.html/.xml)

  • 部品表出力(.txt)

  • バックアノテーション

  • JAVA、VBスクリプトのでのマクロ機能

  • SQLデータベースサポート

  • 印刷プレビュー/オフセット機能

  • 3Dダイレクト表示

  •

編集

  • 検索

  • フィルター機能(線幅等の属性値で選択可)

  • 図形分割(交点カット)

  • 図形塗りつぶし

  • 同一部品選択

  • 部品スケール変更

  • オルタネート

  • ピン/ゲートスワップ

  • ピン作成(外形/名称/番号/サイズ/位置設定)

  • ピンの配列追加

  • ゼロレングスピンのサポート

  • ピンリストエディタでのダイレクト編集

  • PCB一括形状指定

  • PCB部品定義(フロー/リフロー設定)

  • フォント設定

  • コマンドライン入力

  • 複数ピンの一括回転、ミラーリングをサポート

  •

回路図作成

  • 飛び先信号・ポートアドレス表示

  • ライブラリ検索マネージャー

  • 回路図上での部品作成

  • 回路図上に配置した部品の保存、編集

  • 部品ピンの移動

  • 部品ピンの形状/ピン番号/ピン名称変更

  • ピン追加、削除機能

  • 結線作成中のコーナー削減

  • 結線角度の拡張(45°、90°、フリー)

  • 結線横幅の自由変更

  • 結線セグメント移動のサポート

  • 結線90度移動

  • 結線自動接続

  • 結線引き込み機能

  • バス結線リピートコピー

  • 分散型コネクター配置

  • モジュールポート(飛び先信号)

  • 円、円弧のダイレクト編集

  • 図形分割(交点カット)

  • 図の挿入

  • OLE(Excelデータ添付)

  • 参照名初期化/更新

  • 回路図検証

  •

クロスプロービング

  • 部位配置転送

  • ネット表示色転送

  • リアルタイムPCB部品配置

  • 部品検索

  • 強調表示

  •

設定

  • 表示色設定

  • 原点設定

  • ピンポイント表示

  • 部品クラス定義

  • 参照名重複時の属性更新

  •

ヘルプ

  • オンラインヘルプ(日本語)

  •

  •
